生态系统服务是指人类从生态系统中直接或间接获得(包括有形产品以及无形服务在内)的所有惠益^[1]，而生态系统服务评估则是对生态系统所提供和维持的进行定量表达^[2]。2005年联合国发布的千年生态系统评估报告中指出，全球60%的生态系统服务发生了退化^[3]。水作为生命之源，是生物生存不可或缺的部分，在生态系统内转换、运移等过程中能够产生多种服务效应^[4]。因此，如何实现生态系统产水服务功能的空间可视化与定量化评估已成为区域可持续发展的关键^[5]。

随着高空间分辨率数据集和各种水文模型的应用，国内外学者基于不同样本区、景观类^[6]、区域和全球尺度^[7]，对流域^[8]、河流^[9]、湿地^[10]等不同研究对象进行生态系统服务功能的评估研究，如MIKESHE模型、SWAT模型、TOPMODEL模型和InVEST模型等^[11]。其中，InVEST模型以水量平衡法为基础，与传统的土壤蓄水能力法^[12]、综合蓄水能力法^[13]、多因子分析法^[14]等方法相比，考虑了区域蒸散发量的影响，具有结构简单、输入参数获取便捷、全球通用、能够可视化产水功能的空间特征等优点。在一定程度上解决了评估结果实用性差、服务功能形成机制不明确等问题，为评估产水服务功能提供了新的视角^[15]。近年来，有关InVEST模型在国内外的应用已较为成熟，国外学者基于InVEST模型评估了非洲科特迪瓦^[16]、西班牙Francoli流域^[17]、尼泊尔Bagmati流域^[18]等地的水源涵养进行评估，且模拟结果及运用较好；国内学者基于InVEST模型对喀斯特山区^[19]、黄土高原地区^[20]、黑河流域^[21]、三江源地区^[22]、横断山区^[23]等的产水量或水源涵养及其时空变化特征进行了评价，模拟结果均得到了较好的应用效果。

南北盘江流域作为珠江流域的上游，是珠江流域极为重要的水源地。流域内石灰岩广泛发育且土层浅薄、生态承载力较低、石漠化发育剧烈，是珠江流域水土流失最严重的地区^[24]。目前，已有学者对南北盘江流域的森林生态系统水源涵养^[13]、生态修复与水土保持^[25-26]、水质净化^[27]、地下水资源评价^[28]、生境质量评价^[29]、土地利用变化与气候变化对径流影响^[30-31]等进行研究，但多数学者仅对单一的土地利用类型进行研究，忽略了其他土地利用类型以及土壤、地形因素对流域产水量的影响。因此，以南北盘江流域为整体的评价单元，对所有土地利用类型、不同土壤类型以及不同地形产水量进行量化评价的研究还需要深入研究。本研究运用InVEST模型中的产水量模块，结合“3S”技术，克服了传统方法在研究尺度和跨省研究的局限性，从时间和空间两个角度上对南北盘江流域的产水服务功能进行评估，探究多年间南北盘江流域产水功能的时空变化特征、内部差异性及植被恢复对该地区产水功能的影响，以期为南北盘江流域退耕还林还草工程、水资源管理提供科学参考。

1 研究区概况

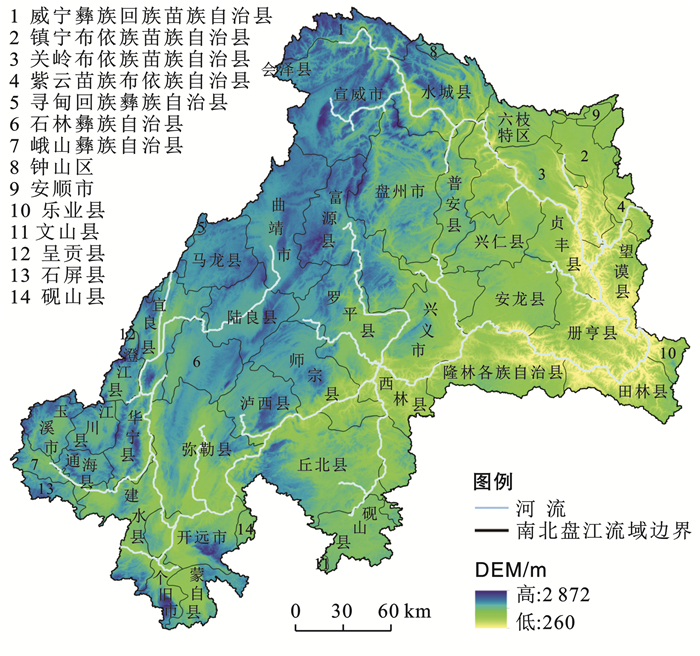

南北盘江流域(图 1)(102°15′—106°22′E, 23°8′—26°54′N)作为珠江流域的上游，发源于云南省沾益县马雄山，是珠江流域极为重要的水源地，干流全长分别为914.5 km和449 km，流经云南、贵州、广西3个省份，流域面积约81 764.2 km^2[32]。境内地势西北高东南低，地貌发育强烈且类型繁多，属于亚热带季风气候，主要植被类型为常绿、落叶阔叶林和针叶林，5—10月为雨季，11—次年4月为旱季，降雨大部分集中在雨季，年平均气温12.65~21.25 ℃，年平均降水量930.38~1 281.12 mm^[13]。南北盘江流域内70%地区属于碳酸盐岩地层，且盘江中上游含煤岩组广泛发育，其余地区属于二叠系玄武岩及侏罗系砂岩，石灰岩分布广泛，属于中国典型的喀斯特生态脆弱区，主要土壤类型为红壤、黄壤、石灰土、紫色土等。

2 数据来源与研究方法 2.1 数据来源

本研究涉及的产水量模块输入数据主要包括30 m DEM数据、土地利用、气象数据、土壤数据、植被可利用水、生物物理参数表、流域边界等数据。研究所有影像数据空间分辨率均重采样到30 m，坐标系均使用中国大地坐标系(CGCS2000)。

土地利用数据(空间分辨率为30 m)下载于中国科学院空天信息创新研究院(http://www.aircas.cas.cn/)；气象数据来源于国家气象科学数据中心(http://data.cma.cn/)；土壤数据来源于国家科技资源共享服务平台—国家地球系统科学数据中心—土壤分中心(http://soil.geodata.cn/)；30 m DEM数据来源于地理空间数据云(http://www.gscloud.cn/)；流域边界在国家地球系统科学数据中心(2000年)公布的南北盘江流域边界的基础上，利用ArcGIS水文分析工具进行提取；生物物理参数(表 1)来源于文献查阅^[20-33]以及《InVEST使用指南》。

2.2 研究方法

本研究运用InVEST模型中的产水量模块模拟南北盘江流域产水量空间分布格局。产水量模块是根据水量平衡为基本原则的一种估算方法，在栅格尺度上通过降水量减去实际蒸散量(包含地面蒸发量与植被蒸腾量)得到栅格水平的产水量，该模块不能区分地表水、地下水、基流，而是假设每个栅格级别的产水通过地下径流或地表径流的方式到达流域出水口^[34]。主要算法如下：

$ Y_{x j}=\left[1-\frac{\mathrm{AET}_{x j}}{P_x}\right] \times P_x $

(1)

式中：Y_xj是栅格x单位上的第j种土地覆盖类型的年产水量(mm); AET_xj是栅格x单位上的第j种土地覆盖类型的年实际蒸散量(mm); P_x为栅格x上的年平均降水量(mm)。其中, 根据Zhang等基于Budyko提出的水—热耦合平衡假定计算出的蒸散部分$\frac{\mathrm{AET}_{x j}}{P_x} $(实际蒸散量与降水量比值), 其表达公式如下:

$ \frac{\mathrm{AET}_{x j}}{P_x}=\frac{1+\omega_x R_{x j}}{1+\omega_x R_{x j}+1 / R_{x j}} $

(2)

式中：R_xj为第j土地利用类型栅格x的Budyko干燥指数; ω_x表示植被有效含水量与年均降水量的比值:

$ \omega_x=Z \frac{\mathrm{AWC}_x}{P_x} $

(3)

$ R_{x j}=\frac{K_{x j} \mathrm{ET}_{0 x}}{P_x} $

(4)

$ \mathrm{AWC}_x=\operatorname{Min}\left(D_s, D_r\right) \times \operatorname{PAWC}_x $

(5)

式中：AWC_x为栅格x的植被有效含水量(mm)(由有效土层深度和土壤质地决定); Z为季节参数(即Zhang系数)用于表征降水的季节性特征; K_xj为第j土地利用类型栅格x的植被蒸散系数; ET_0x表示栅格x的潜在蒸散量(mm); D_s为土层深度(mm); D_r为根系深度(mm); PAWC_x为栅格单元x的植物可利用水含量(mm), 植物可利用含水量PAWC可以通过土壤质地以及土壤有机质含量计算得到, 其表达公式如下:

$ \begin{aligned} \text { PAWC }= & 54.509-0.132 \times \text { sand } \%- \\ & 0.003(\text { sand } \%)^2-0.055 \times \text { silt } \%- \\ & 0.006(\text { silt } \%)^2-0.738 \times \text { clay } \%+ \\ & 0.007(\text { clay } \%)^2-2.688 \times \text { OM } \%+ \\ & 0.501(\text { OM } \%)^2 \end{aligned} $

(6)

式中：sand%，silt%，clay%分别表示土壤砂粒、粉粒、黏粒的比例; OM%则表示土壤有机质含量。

3 结果与分析 3.1 南北盘江流域产水量的时空变化特征

应用InVEST模型产水模块对南北盘江流域2005—2020年产水量进行评估，以2005年为基准年，Z参数以年为尺度，不考虑季节变化。根据贵州、云南、广西三省的水资源公报流域实测站点数据，经模拟计算，发现当Z值为30时，InVEST产水模块模拟值效果最佳。

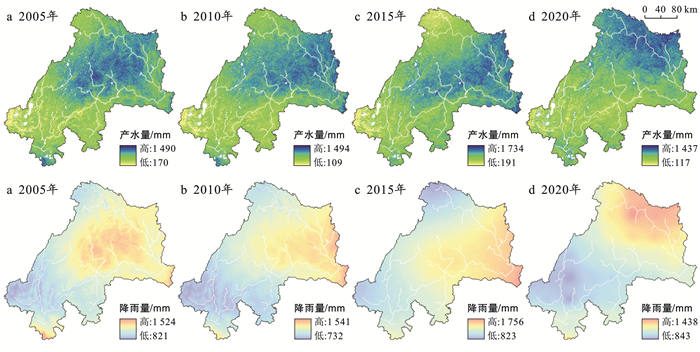

根据模拟结果，南北盘江流域2005—2020年平均降雨量和平均产水总量分别为1 162.1，677.2×10⁸ m³，平均产水深度为828.0 mm。从空间分布格局来看(图 2)，南北盘江流域产水量在2005—2020年空间分布格局与降雨量均相似，这与南北盘江流域降水分布东北多西南少、实际蒸散量分布东北少西南多，以及土地覆盖类型变化差异有着密切的关系，主要呈现为东北部和中部高、西南部低的趋势。产水量高值区主要集中于流域中部及东北部，即贵州省境内的安龙县、贞丰县、兴仁县、盘州市和云南省境内的富源县、罗平县一带；而区域产水量低值区主要集中于流域西南部，即云南省境内的通海、丘北、华宁县以及江川县一带。

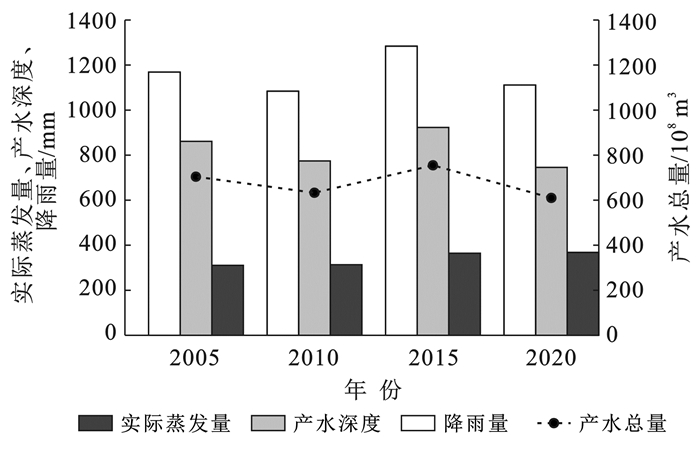

从时间尺度来看(图 3)，2005—2020年，南北盘江流域平均总产水量变化趋势表现为先减小后增大，再减小的波动变化。2005—2010年，产水深度小幅度减小，减小幅度为10.1%；2010—2015年，产水深度明显增加，增加幅度约为19.3%；2015—2020年，产水深度大幅度减小，减少量为177.8 mm(19.3%)。总体来看，产水量呈现出在828.3 mm上下幅度20.0%之间波动趋势，2005年和2015年产水量处于高水平状态，2010年和2020年产水量处于低水平状态。

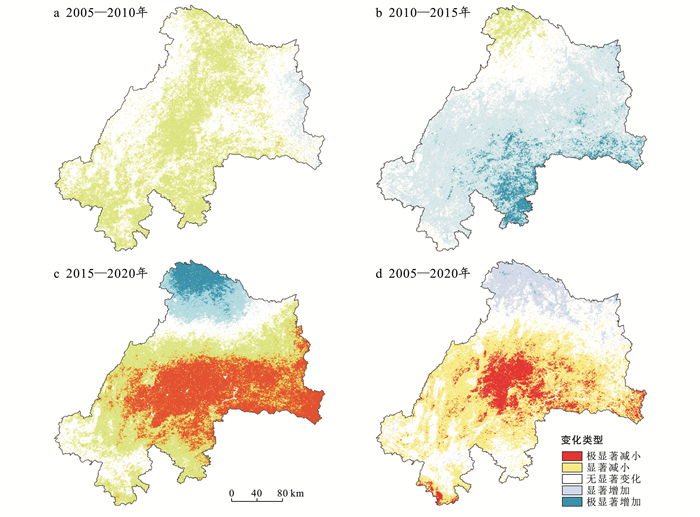

2005—2010年(图 4a)，流域内年平均产水深度显著减小面积约占研究区总面积的46.9%，产水量减小区域主要集中在研究区中部和南部边缘地带；增加区域较小，约占研究区面积的2.8%，主要集中在西部边缘地带。2010—2015年(图 4b)，在产水量显著增加期间，其产水量增加面积约占研究区总面积的69.9%，增加区域分布于整个研究区，产水量减少区域仅分布于研究区北角处(3.8%)。2015—2020年(图 4c)，以极显著减小与显著减小为主面积约占研究区总面积的70.7%，其空间格局与2010—2015年相反，减小区域分布于整个研究区。总体而言，2005—2020年(图 4d)，产水量极显著减小区域约占整个研究区的11.7%，主要集中在研究区中部，约9.8%的产水量显著增加区域分布于研究区的北部。结果表明，2005—2020年南北盘江流域产水能力在空间分布上呈现出由西南向东北递增。

3.2 不同土地利用类型下的产水功能差异

产水总量在受产水面积和单位面积产水能力的双重约束之下，在不同的土地利用类型上也存在区别。以2020年为例(表 2)，南北盘江流域的主要土地利用类型为林地、耕地和草地，三者都具有较高的产水能力，分别占研究区总面积的52.6%，24.8%和14.5%。通过产水贡献率(即不同土地利用类型的产水总量与流域的总产水总量的比值)来衡量不同土地利用类型的产水总量贡献。因此，林地、耕地和草地是南北盘江流域产水总量的主要贡献者，为整个南北盘江流域提供了96.4%的产水总量，建设用地提供了研究区3.0%的产水总量，湿地、水域、裸地以及永久冰雪的产水总量比例共为0.6%(图 5)。根据InVEST模型《用户指南》，模型自身将湿地、建设用地、水域、永久冰雪赋值为非植被覆盖地类(表 1)，故除建设用地之外的非植被覆盖地类不在本研究讨论范围内。

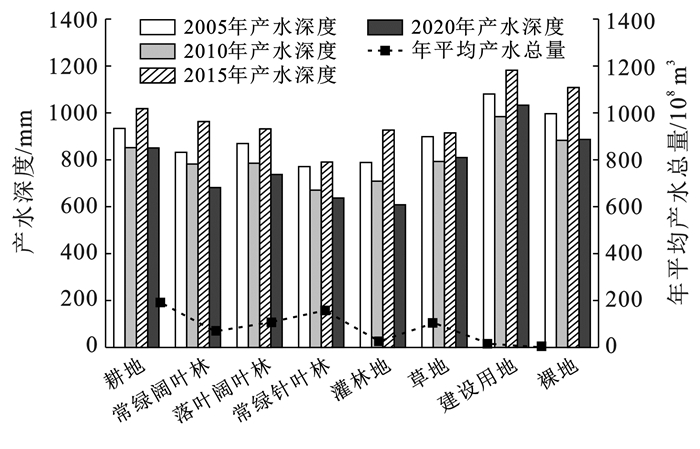

由图 5可知，在时间变化上，除耕地、草地、裸地和建设用地外，其余土地利用类型的年产水深度与研究区整体变化相似，即表现为先减小后增大，再减小的波动变化。总体看来，以2 020为例，产水能力强弱表现为：建设用地(1 033 mm)＞裸地(887 mm)＞耕地(851)＞草地(810 mm)＞落叶阔叶林(738 mm)＞常绿阔叶林(682 mm)＞常绿针叶林(637 mm)＞灌木林(608 mm)。其中，根据产水模块机理，产水量与蒸散量成反比关系，建设用地面积约占研究区面积2.6%，主要以不透水面为主，植被覆盖度低，导致其蒸散量小，因此具有较高的产水能力；耕地的表层土壤由于长期受人类活动影响呈现出退化、板结、孔隙度降低，导致其产水能力略高。自“十五”计划实施以来，正式全面启动退耕还林(草)生态工程，研究区耕地面积持续减少，林地面积持续增加，但草地面积持续减少。林草覆盖率由2005年的71.2%上升至2020年的71.5%，约增加了244.31 km²，但由于草地面积减少了259.22 km²，约为林地增加面积的二分之一，且草地产水能力优于林地，导致林草部分的产水总量减少了7.62×10⁹ m³；同时，耕地面积持续减少，产水总量减少了2.45×10⁹ m³。因此，耕地与草地面积减少是导致流域内产水总量呈现出小幅波动下降趋势的主要原因之一。

由表 3可知，2005—2020年，研究区内耕地、草地以及常绿阔叶林面积均呈现出不同程度的下降趋势。其中耕地面积持续减少最严重，约为1 063.4 km²，减小幅度为5.0%；草地、常绿针叶林面积分别缩减了259.2 m²，157.9 km²，减幅分别达到了2.1%和0.7%。建设用地面积持续增加，约为770.5 km²，增加幅度为了55.7 %；常绿阔叶林、灌林地、落叶阔叶林以及裸地面积增幅分别为3.1 %，6.2%，1.5%和44.8%。表明南北盘江流域在城市化的进程中，大量的耕地转变为建设用地，加上退耕还林(草)生态工程的实施，还有一部分耕地转换为常绿阔叶林、落叶阔叶林、常绿针叶林、草地以及灌林地，导致耕地面积持续减少。受人类耕作影响下，草地主要转换为耕地和建设用地，常绿针叶林主要转换为耕地，且草地与常绿针叶林受人类耕作影响转出面积，大于受生态修复工程影响转入面积，导致草地与常绿针叶林面积均呈现出小幅度下降趋势。

3.3 不同海拔下的产水量功能差异

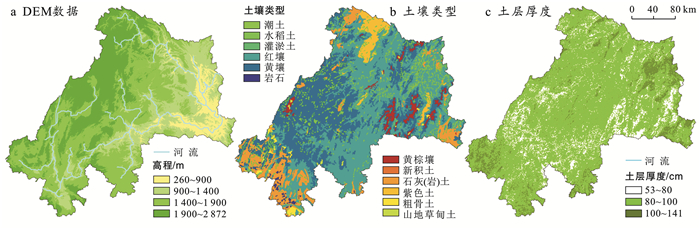

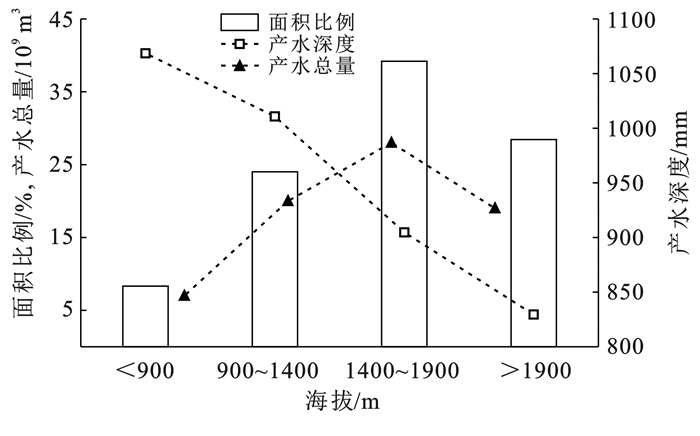

研究区海拔分布规律呈现自西北向东南递减的趋势，与产水量能力空间分布特征呈现出明显的差异性。云贵高原属于中国地形的第二阶梯，海拔主要在1~2 km之间，将研究区高程(图 6a)分为低、中、高、较高海拔4个级别，海拔等级呈正态分布，即海拔小于900 m的面积占比为8.33%，900~1 400 m(24.02%)，1 400~1 900 m(39.19%)，海拔大于1 900 m的面积比例为28.45%，其产水总量贡献率分别为9.83%，26.68%，37.97%和25.52%。在海拔1 400~1 900 m之间的面积比例与产水总量贡献率最大，海拔小于900 m的面积比例与产水总量贡献率最小；就平均产水深度而言(图 7)，随着海拔等级升高而逐渐降低，低、中海拔区域具有较强的产水能力，高、较高海拔区域的产水能力相对较弱。其中，海拔小于900 m的产水深度最大，约为1 068.57 mm。

3.4 不同土壤类型下的产水量功能差异

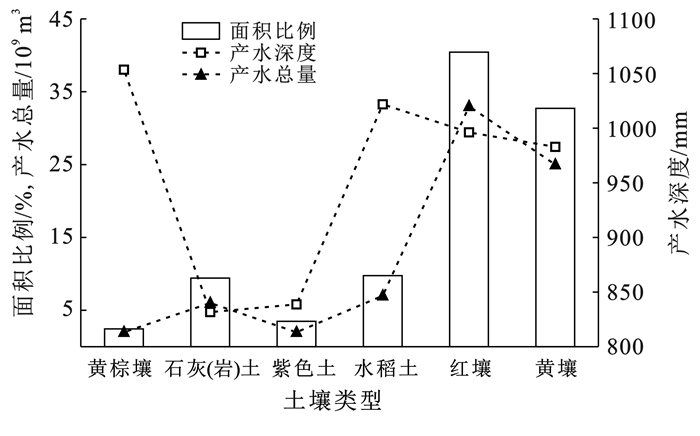

如图 8所示，在土壤类型上，产水能力的大小依次为：黄棕壤＞水稻土＞红壤＞黄壤＞紫色土＞石灰(岩)土。红壤与黄壤是流域内地带性土壤，集中连片分布于流域中部和西部，占研究区总面积比例较大，分别为40.44%和32.72%；其次主要为水稻土(9.76%)、石灰(岩)土(9.42%)、紫色土(3.49%)以及黄棕壤(2.45%)等。本文仅考虑面积比例较大的土壤类型，其产水总量贡献率分别为红壤(43.12%)、黄壤(33.70%)、水稻土(9.33%)、石灰(岩)土(7.95%)、紫色土(3.08%)和黄棕壤(2.81%)。红壤和黄壤所含有机质、铁铝含量高，土壤肥力条件较好，耐旱保肥，适宜植被生长；石灰(岩)土和紫色土属于初育土，植被大多较为稀疏。大部分土壤的涵蓄降水量能力随土层厚度加深而增加，根据《国家森林资源连续清查主要技术规定(2003年10月修订版)》，将研究区土层厚度(图 6c)划分为薄(0—80 cm)、中(80—100 cm)和厚(≥100 cm)3个厚度级别，研究区土层厚度主要以中级厚度为主，包含了研究区内大部分红壤与黄壤，使得流域内土壤的涵蓄降水量能力保持在一定水平上。

3.5 各要素对产水功能的综合影响

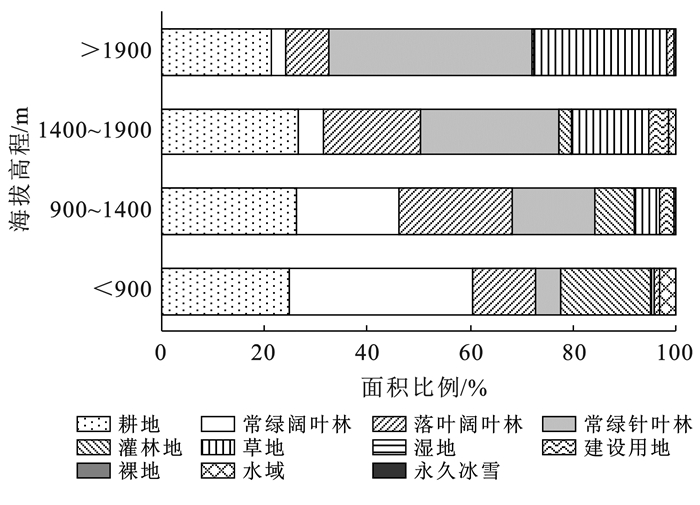

由图 9可知，流域内植被在海拔上呈现出明显的垂直地带性。常绿阔叶林与灌林地的面积占比随海拔等级升高而降低；常绿针叶林与草地相反，其面积占比在海拔等级上呈“倒金字塔”状分布；常绿阔叶林的面积占比呈“衰退型”分布；耕地面积占比在各级海拔均约为四分之一，属于“稳定型”分布。由图 10可知，除低海拔(＜900 m)外，红壤与水稻土面积占比随海拔等级升高而降低，黄壤面积占比随海拔等级升高而增加；初育土(包含石灰土和紫色土)面积占比随海拔等级升高而增加。在低、中海拔区域内，产水能力较强的耕地、落叶阔叶林与常绿阔叶林面积占比较大，常绿针叶林占比较小，且产水能力较差的初育土面积占比最小，红壤面积占比较大，是导致低、中海拔区产水能力偏高的主要原因之一；在高、较高海拔区域内，产水能力较弱的常绿针叶林面积占比最大，落叶阔叶林与常绿阔叶林面积占比较小，且初育土面积占比增大，红壤面积占比减小，是导致高、较高海拔区产水能力偏低的主要原因之一。虽然建设用地和裸地的产水能力较强，但其总面积较小，对区域的整体产水能力影响可忽略不计。

综合各方面因素，流域东北部和中部区域在空间上属于降雨量的高值区，位于低、中海拔区域，落叶阔叶林与常绿阔叶林面积占比较大，常绿针叶林占比较小，且土壤类型主要以产水能力较强的黄壤和红壤为主。流域西南部区域是降雨量的低值区，位于高海拔区域，常绿针叶林面积比例较大，落叶阔叶林与常绿阔叶林面积比例较小，且分布着大量产水能力较弱的石灰(岩)土和紫色土，使得2005—2020年南北盘江流域产水格局均呈现出东北部和中部高、西南部低的趋势。

4 讨论与结论 4.1 讨论

南北盘江流域产水量年际间的波动与气候变化有密切关系，而降水量在时空分异特征上与产水量呈显著正相关关系。研究显示流域产水量存在峰值和低谷。臧文斌等^[35]和贺敏等^[36]基于数据表明西南地区2015年降雨量充沛，2020年降雨量较少，与该流域产水量年际间的波动变化相吻合。流域由于地形西高东低，夏季携带大量水汽的气流受地形抬升作用下，在流域东北部凝结降落，使该流域降雨量空间分布格局呈现出自东北向西南递减，与莫旭昱等^[37]对南北盘江流域降水的空间格局分析结果相一致。流域产水能力随着海拔升高而逐降低，这与谢余初等^[11]在白龙江流域研究结果相似，与王晓峰等^[38]在秦岭地区研究的结果相反，是因为白龙江流域是秦岭的子流域之一，因研究尺度不同所导致的规律差异。一方面，二者面积上差距大；另一方面，对应的海拔产水功能含义有所区别，前者将流域视为整体，再对海拔进行划分，而后者将流域视为整体的同时，再进行子流域划分，以子流域为研究单元研究。

本研究以年为尺度对该流域产水量进行模拟，模拟结果基本符合区域的实际情况，但侧重于分析自然因子对产水服务的影响，忽略了社会因子的影响。同时，因模型自身设定及数据精度、未考虑流域产水的年内变化等原因，在一定程度上会影响模型的模拟精度。但产水量的基本格局不会改变，该研究成果仍然能较好地反映出南北盘江流域产水量的时空变化特征及趋势，从而为南北盘江流域水资源的有效管理、合理利用与保护提供了科学依据。后续的研究中可从小尺度着手，在明晰流域总体产水量时空格局的基础上进一步挖掘异常或者特殊区域产水服务的特殊时空变化规律。同时，产水量仅是流域内生态系统服务中的一项指标，应综合考虑各项服务效益，科学地去权衡各服务之间的关系。

4.2 结论

(1) 从空间分布格局来看，南北盘江流域产水强度高值区有向东、东北偏移的趋势。总体产水格局维持与降水量的空间吻合性，呈现出东北部和中部高、西南部低的趋势。产水量高值区主要位于贵州省境内的安龙县、贞丰县、兴仁县和盘州特区和云南省境内的富源县、罗平县一带，产水量低值区则主要集中于云南省境内的通海县、丘北县、华宁县和江川县一带。2005—2020年，该流域的平均产水总量与降水量在时间上具有一致性，整体呈现出先减小后增大，再减小的小幅波动下降趋势。

(2) 在土地利用类型方面，林地、耕地和草地是南北盘江流域产水总量的主要贡献者，提供了整个南北盘江流域总产水量的92.8%；产水能力大小依次为：建设用地＞裸地＞耕地＞草地＞落叶阔叶林＞常绿阔叶林＞常绿针叶林＞灌木林。期间，建设用地与林地面积持续增加，耕地和草地面积持续减小；在城市化进程与人类活动影响下，主要的土地转变方式：耕地主要转变为建设用地、林地和草地；草地主要转变为耕地和建设用地；林地主要转变为耕地和草地。

(3) 在垂直梯度上，流域产水能力随着海拔升高而逐降低。在土壤类型上，产水能力的大小依次为：黄棕壤＞水稻土＞红壤＞黄壤＞紫色土＞石灰(岩)土，红壤和黄壤是流域内面积最大的地带性土壤，是流域内产水总量稳定的重要保障。自“十五”期间全面启动退耕还林(草)生态工程以来，研究区耕地、草地面积持续减少。在不考虑降雨量显著变化的情况下，耕地与草地面积减少是导致流域内产水总量呈现出小幅波动下降趋势的主要原因。
