“退耕还林”的客观执行情况是生态评价、工程规划和政策实施等决策所亟需的基本数据。而地方退耕还林统计数据在人为干预下可潜在提高生态效益客观评价^[1-2]。因此需要监测工程具体实施情况，以期适时发现问题故而合理调整政策。

退耕还林工程监测方法可归为统计汇总法、固定站监测法、抽样调查法和遥感手段参与的综合监测法^[3]，不包括遥感监测的传统监测手段存在客观性不足，耗费大量资源及易受外界影响等缺点，而遥感监测凭借其可以“快”而“全”的优势获取大幅度同步、动态信息和可量化的土地利用变化信息而极具发展前景。

在退耕还林工程监测研究中，学者们多从土地覆被出发，用土地利用转移模型研究工程期间土地利用结构变化、动态变化和影响因素^[4-7]。此外，Bai等^[8]用萨克拉门托(Sacramento，GSAC)模型模拟20世纪50—70年代黑龙江东部(适)耕地、草地和落叶针叶林的变化，对流域径流如何影响耕地变化进行定量评价。部分研究将归一化植被指数(normalized difference vegetation index，NDVI)、遥感数据和气候数据结合，选取NDVI和植被覆盖度(fractional vegetation cover，FVC)为评价指标监测工程实施情况^[9-12]。部分学者将研究重点落于成效监测，除土地利用类型和植被覆盖度外，还重点监测坡耕地变化和土壤侵蚀程度^[13-15]，在已有研究基础进一步丰富退耕还林工程的监测意义。综合而言，前人对退耕还林工程的监测侧重于坡耕地与林地间的转换，忽视了退耕后复垦、荒山绿化及绿化后未成活的情况，很少反映研究的动态变化过程。

朝阳市还林政策推行困难且生态位置重要，“退耕还林”研究相对空白，因此，本文使用长时间序列的Landsat数据，通过C5.0算法获取朝阳市1985—2020年的土地覆被信息，根据年际间主要地类变化划分朝阳市退耕还林工程的成果，对其实施过程和“逆过程”监测评价及影响因素分析。

1 研究区域概况

朝阳市是连接东北与中原的枢纽地区，位于辽宁省“马蹄”形的西南部(图 1)，地势西部偏高东部较低。境内努鲁儿虎和松岭两大山脉呈东北—西南走向，其间多低山和丘陵及盆地地貌，并伴有大小凌河等冲击而成的带状平原。朝阳地处半干旱区，属温带大陆性季风气候，年日照时数在2747~2 947 h间，年均降水达453~500 mm。朝阳地处内蒙古风沙区和东北重要粮食播区交界处，全市全年起风沙日数可达200 d多。在境内多山区和半干旱温带大陆性气候的综合影响下，荒山、耕地、林地和草地(山田林草)成为朝阳市的主要地物类型。因水土流失和风沙侵蚀严重，生态系统易受扰动且不易恢复，朝阳市成为辽宁省首批退耕还林工程的试点地区。

2 研究方法及数据 2.1 数据及预处理

根据区域尺度监测需求、卫星数据质量及开放程度，选取1985—2012年Landsat系列30 m TM及2013—2020年OLI地表反射二级产品为数据源，几何精度达到亚像素级^[16-17]。每年皆选取2，6，8，9，10月多时相数据，捕获植被主要生育期信号的同时避开常年云量较多月份(3—5月)和冰雪潜在覆盖期(1，11，12月)共获取360景影像。并对数据进行镶嵌和裁剪，使其完整覆盖研究区。为满足后续研究需求，对影像数据进行缨帽变换、纹理提取和归一化指数运算。

高程数据选取更适合中小区域的ASTER GDEM数据，在美国地质勘探局官网下载30 m空间分辨率数据，其垂直精度为20 m，水平精度达30 m。试验中镶嵌和裁剪高程数据从而与Landsat数据匹配，随后将高程数据转换成坡度数据用于后续分类规则的构建。

而后获取450个数量均匀的2020年实测样本，空间位置分散，避免携带区域特征(其中耕地、林地和不透水面90个，草地、荒山和水体60个)，并以3∶2的比例划分为训练样本和验证样本。其余年份样本以2020年为基准，对照历史影像剔除变化样本，并补充相同数量的对应地物样本点。参考《土地利用现状分类》(GB/T21010-2017)制定样本选取规则。

本研究使用的统计年鉴数据来自《辽宁年鉴》^[18]以及历年政府工作汇报记载的1985—2020年退耕还林还草、荒山绿化和复垦数据。统计年鉴记录了年鉴发布前一年各省、市的主要农业生产情况、粮食播种面积、作物受灾情况、造林及育苗情况和林牧业生产情况等信息。

2.2 研究方法 2.2.1 分类方法

现有土地利用产品的地类不能满足退耕还林工程监测研究，故本文采用C5.0算法自行分类。C5.0^[19]利用信息增益比(Info-Gain-Ratio, IGR)寻找最佳分割点，以最大信息增益判定向下生长的分割节点，直到获得最佳方案。IGR的计算公式如下：

信息熵用于度量样本集纯度，数值越小，纯度越高。p_k表示数据集S中是k类的比例，n为S的分类数，被定义为：

$E(S)=-\sum\limits_{k=1}^n p_k \log _2^{p k} $

(1)

新节点与旧节点的熵差是信息增益，一般情况下E(S)>E(S_i)，表示为：

$ G(S, B)=E(S)-\sum\limits_{i=1}^t \frac{\left|S_i\right|}{|S|} E\left(S_i\right) $

(2)

把样本集划为子集时，变量取值存在偏差，为减少偏差进行如下计算：

$P(S, B)=-\sum\limits_{i=1}^t \frac{\left|S_i\right|}{|S|} \log _2 \frac{\left|s_i\right|}{|S|} $

(3)

C5.0选择最大信息增益率的分组完成生长，定义为：

$ \operatorname{IGR}(S, B)=G(S, B) / P(S, B) $

(4)

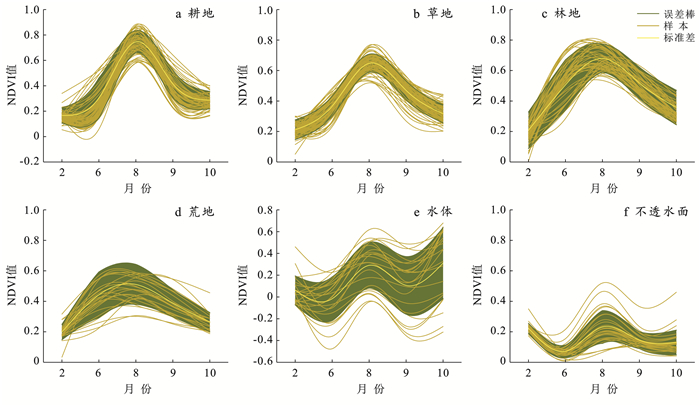

(1) 训练样本选取。试验整合了2020年训练样本时序指数曲线的阈值范围(图 2)，山田林草曲线趋势大体相似，阈值集中在特定范围，类内差异易于辨别；其余地类时序曲线阈值固定，且单凭曲线走向可见类间差异。分类时剔除超出标准差误差允许范围的异常点，在确保各类样本个数充足的情况下保留240个高精度样本。其余35 a采取同种方法精选样本。

(2) 分类规则确定。综合信息增益、维数和特征出现频率，选取NDVI，MNDWI，BCI，同质度和均值特征进行分裂，并加入坡度和高程特征构成训练数据集。在图 2的基础上统计了不同时相下各地类指数的频率正态分布，选取某地物频率对应的最大数值选作分类阈值。根据筛选样本携带的地形信息确定坡度和高程阈值，结合指数阈值构成分类规则。以样本长时序一致为前提，其余年份参照2020年分类规则制定，最终获得朝阳市退耕还林工程的长时序静态阈值C 5.0分类机制，分类规则见表 1。

根据上述规则建立分类层次：为避免水体和不透水面的影响，在分类第一层优先提取水体，随即在第二层将不透水面分离，荒山处于第三层，最后逐层提取耕地、林地和草地。

(3) 分类后处理。基于像元的分类结果存在细小图斑和内部结构不饱满现象。后处理阶段通过人机交互核查，手动赋予错分和漏分地物的正确类别，而后作为样本重新归类，提高分类的精度。并将细小图斑划入相邻的最大图斑类，去除分类结果中的“孤岛”。

(4) 精度验证。总体精度和kappa系数用于一致性检验^[24]，量化分类结果的优良程度。试验验证了36 a分类结果，综合工程施行期间研究区变动情形和相关政策实施节点将1985，1999，2002，2004，2014，2020年作为典型年份展示，其总体精度分别为82.1%，85.6%，83.5%，86.2%，87.9%，90.6%，kappa系数对应为0.82，0.81，0.82，0.86，0.86，0.87，满足研究精度要求。

2.2.2 分析方法

本文从类间转换、类间转移率、土地利用动态度以及土地利用活跃度指标监测退耕还林工程的施行效果。具体指标信息见表 2。

3 结果与分析 3.1 山田林草整体变化

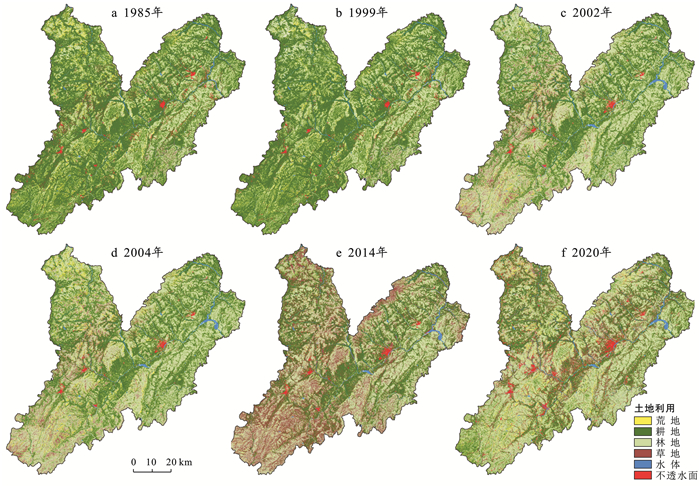

图 3显示了朝阳市1985—2020年地类时空分布，耕地主要分布在北部低山区、东部丘陵区和水系两岸，林地则以努鲁儿虎山一带为主，草地除2014年外主要生长在西北部，荒山散落在苇子沟山附近。1985—1999年山田林草重心基本不变。1999—2002年西、南部林草增加，林地重心西移，草地重心南迁，耕地面积减少且重心东移，荒山变化较小，重心轻微南移。2002—2004年山草变化轻微，中部林地转为耕地。2004—2014年大量林地转成草地，草地重心在努鲁儿虎西南角，田、林变化不大，西南部荒山大幅减少。2014—2020年林地重心保持在朝阳南部，草地重心回迁至努鲁儿虎山东北，耕地面积小幅减少，重心偏向西南部的丘陵区域，荒山重心仍处于东移状态。

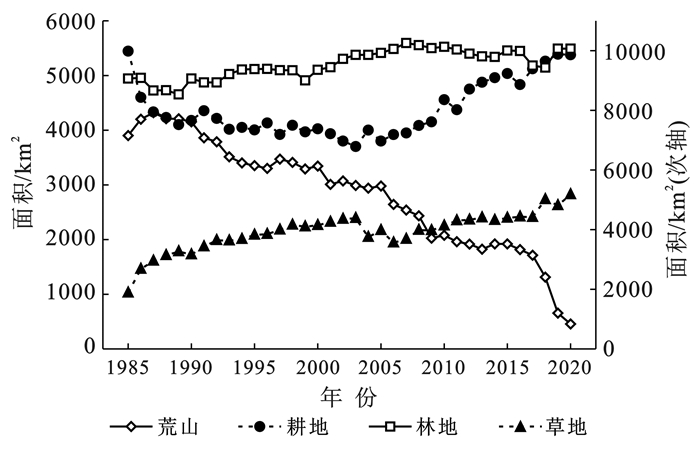

从图 4可知，工程实施期间山田林草的面积上下波动，林草在积年的工程中面积占比上升，耕地和荒山面积减少。1985年林地面积为9 065.92 km²，2020年达到10 068.10 km²，增幅为11.05%；草地由1985年的1 026.35 km²变化到2020年的2 825.06 km²，净增长1 798.71 km²；1985年耕地面积为5 446.08 km²，2020年耕地面积为5 378.75 km²，减幅为1.24%；1985—2020年荒山从3 900.40 km²减少了3 445.70 km²。总体而言，草地和荒山受工程影响更大。

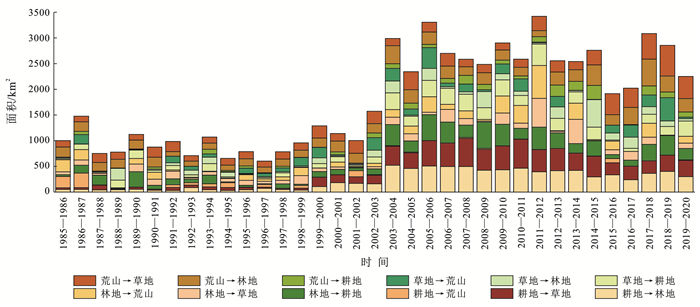

1985—2020年，朝阳市荒山与林草之间的转移流在土地转移关系中占绝对优势(图 5)。由图 5可以看出，此间山林草的转移流共占40.49%，荒山转林地流为1 409.06 km²，占地类转移流的21.62%；荒山转草地流占比20.50%；耕地转林、草流对应比例为10.04%和4.27%。期间单一土地利用动态变化度差异较大，林地为0.31%，草地为1.59%，耕地为-0.34%，荒山为-2.45%；综合土地利用动态变化度呈现阶段特征，1985—2002年最低(4.59%)，后快速增加在2011—2012年达到最高(7.75%)；荒山的活跃度最高(为19.72%)，其他3种土地利用类型活跃度均在10%以下。

3.2 地形影响下退耕还林特点

根据中国山地地貌分类方案，将朝阳市高程＞500 m的区域定义为中高山区进行工程成效监测。另按照退耕还林条例，重点关注坡度超过25°范围的退耕、还林区。

3.2.1 退耕区

1985—2020年耕地减少1.24%，耕地变化主要为利用结构的转换而非面积增减。通过表 3可知坡度＞25°的土地退耕比最高，相比1985年，2020年近半数坡耕地完成退耕。朝阳市退耕政策偏重调整耕地结构，对于0°~2°和＞2°~6°的水土流失不强烈的坡耕地，在保持原有面积的基础上尽量增加占比，优化土地利用。坡度＞6°~15°的林下耕地尽数还林，而＞15°~25°的耕地因农户不满政府补贴而停止退耕，该范围内坡耕地小幅度增加。

海拔低于300 m的低山丘陵和高阶岗地是农田主要分布区域；海拔超过300 m的努鲁儿虎山西麓、河谷盆地及松岭东麓和南部丘陵区不宜耕作，需轮(间)作或植树种草、封山育林减少水土流失。故退耕范围主要在海拔＞500~1 234 m土质层更薄的范围，变化比率为54.13%，＞21~500 m范围内耕地面积不减反增。整体来看，退耕区域集中在坡度＞25°和海拔在＞500~1 234 m之间更宜退耕的坡耕地。

3.2.2 还林区

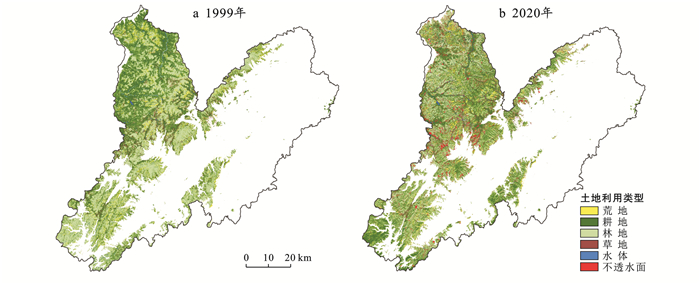

如图 6所示，1985—2020年全市海拔超过500 m的耕地减少440.81 km²，苇子沟山西侧耕地逐年减少，红石砬山及大柏山和大阳山之间的耕地增加；工程重点关注松岭和努鲁儿虎山脉的绿化情况，期间林地增加816.54 km²，与耕地变化趋势相反，荒山减少431.83 km²，在努鲁儿虎和松岭山脉(除去凤凰山、大柏山和楼子山)变化一致；海拔超过500 m的区域在朝阳市主粮食产地建平，故草地面积微微上涨了56.10 km²。坡度＞25°与海拔超过500 m区域在大柏山和红石砬山一带重合，全境坡度超过25°的面积为516.77 km²，占海拔＞500 m的4.32%。1999年坡度＞25°的区域内耕地占比最大，林地面积136.90 km²位居第二，荒山面积达122.99 km²，草地占比最小，仅占11.2%。2020年耕地占34.17%，仍是该区域内最大地类，林草在工程影响下分别增至173.42 km²，79.56 km²，因岩体外漏或土质薄弱保留了87.21 km²荒山。综合而言，坡度＞25°和海拔超过500 m的区域还林效果更显著。

3.3 1985—2020年退耕还林动态进展

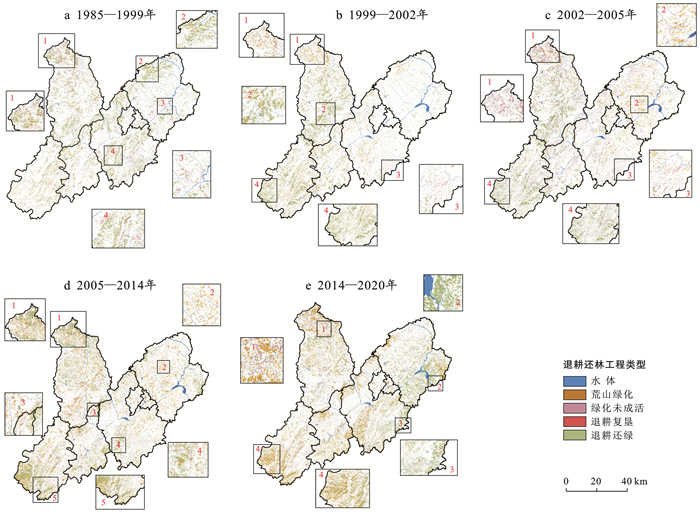

由图 7可知，5个阶段的工程主要作用区都在努鲁儿虎一带，1985—2014年以退耕绿化为主要任务，2014—2020年荒山绿化占重要地位，第5阶段的保持效果最佳，生态修复效果良好。结合表 4可知5个阶段的“退耕还林”各具特色。

(1) 1985—1999年是“退耕还林”的探索阶段^[28]，目标完成良好但保持较差。此间全国尚未推出成型政策，但该市政府结合林情开展“三北工程”、封山育林工程并制定荒山承包政策，阶段绿化1 101.75 km²，超出目标8.71%。但工程缺乏保护措施，又时受灾害影响，近半数林草失活，成活率低至54.56%。为保护耕地资源，朝阳市确定1 200 km²的退耕目标，但农户退耕热情不高，退耕面积仅超出目标68.79 km²，仅仅完成目标且复垦现象频发。

(2) 北票和建平作为辽宁省第一批工程试点，1999—2002年初显政策加持的良好成效，复垦现象减少、林草保持度增加。为达成900 km²的还绿目标，朝阳市实施“德援”项目和“4321”工程，试点新增绿化852 km²，占目标任务94.67%。3 a共发生7起林草火灾，虫灾毁坏过半沙棘，林草整体成活率为65.07%，耕地在工程和灾害影响下减少1 282.94 km²，复垦占比大大减小。3 a内农户积极参与四荒治理，完成粮食产量目标并掀起退耕绿化热潮。

(3) 吸取前两阶段的教训后，2002—2004年朝阳市开启全市域“退耕还林”，完成荒山绿化1 100 km²和退耕绿化1 500 km²的目标。本阶段更注重灾害预防，病虫害防护839 km²，占新增绿化30.40%，林草巡护次数增多，林地过火面积低至0.419 km²，草地并未受灾，工程阶段性成果保持良好。2 a内退耕1 657.32 km²，于2003年达到单年内退耕高潮，退耕面积高达967.52 km²，但中部大凌河两岸的高质量阶地复垦现象频发，退耕保存率仅为55.70%。2004—2014年工程更偏向政策调整，制定荒山绿化3 500 km²和退耕还绿2 000 km²的目标，10 a内分别完成目标的110.70%和94.53%。政策调整促进了工程进程，以三北工程、绿廊工程、德援项目和3 333.33 km²荒山工程为典型的多项工程圆满结束，其中：2001—2007年共完成“德援”造林413.33 km²，超出目标12%；2007年年内完成京四高速公路(朝阳段)“绿廊”建设，共造林30.47 km²；辽西北边界防护林体系建设工程于2008年2月启动，历经15个月荒山造林346.67 km²，封山育林40 km²，沙化耕地造林60 km²；自2009年始历经两年半时间全面完成3 333.33 km²荒山工程。

(4) 2014—2020年朝阳市积极响应“十三五”规划号召继续实施退耕还林并进入巩固阶段，期间新增绿化2 838.34 km²，退耕保持1 984.45 km²，阶段工程实施成效最佳。全阶段共发生火灾33起，毁坏3.50 km²的新造林地，虫灾毁坏167.12 km²新造林地，相比之下，并未遭受灾害的新增草地面积保持良好，成活率高达97.7%。复垦区域主要分布在大、小凌河附近，6 a间政府补贴发放偶有滞后，河道边的退耕地频繁复耕，退耕复垦面积相对较多。

4 讨论与结论 4.1 讨论

本文分析了工程影响下山田林草的变化，对5个阶段绿化“返荒”和退耕复垦现象跟进监测。对比退耕还林工程实施前后变化可得出，山田整体减少，林草增加，说明朝阳市的工程实施有效阻止了林草的减少，但1985—2020年存在毁林开荒和林草复垦现象，长时期的工程成效不彰。该结论与王丹^[29]1993—2013年研究区内林地持续减少不同，可能因为该市土地资源利用不合理，土地结构在逐年的“退耕还林”中实现优化，如大幅减少荒山面积进行还林草，保持少量的优质耕地其余耕地用于退耕。与郑雪等^[30]的结论相似，朝阳市工程实施期间重点退耕、还林区和非重点区域山田林草变化幅度不同，工程主要影响区域满足工程文件中规定的坡度＞25°和海拔超过500 m的地形范围，但与山西省退耕还林实施情况不同，朝阳市重点退耕区耕地面积减少但非重点区耕地增加，通过内部结构转换实现退耕任务并完成耕地优化任务。由本文动态监测结果得知，工程实施并非单向过程，年际间地类变化存在波动性，自然条件、经济情况和农户意愿制约着工程，政策规定的工程目标会因为财政拨款不足、自然灾害发生和农户热情不高无法达成，这与杨亮彦等^[31]的结论相似，综合5个阶段的工程执行情况得知政策导向在朝阳市退耕还林中起主导作用。但本研究仅停留在按阶段划分的退耕还林工程定量监测的层面上，并未进行后续的生态效益监测和综合效益研究，在后续的研究中将进一步完善和补充。

4.2 结论

(1) 1985—2020年朝阳市退耕还林工程成效显著。期间耕地面积净减少67.33 km²；林地净增加1 002.18 km²；草地净增加1 798.72 km²；荒山净减少3 445.42 km²；荒山转林地流为1 409.06 km²，转草地流为1 336.43 km²；耕地转林地流和转草地流分别为654.01，278.98 km²。

(2) 1985—2020年朝阳市退耕区与还林区变化满足工程规定的退耕还林(草)的坡度和海拔标准，主要表现在内部结构的转换而非面积的增减。退耕区域主要集中在坡度＞25°和海拔在＞500~1 234 m之间更宜退耕的坡耕地，坡度＞25°和海拔超过500 m的还林区内工程实施效果相对显著。

(3) 5个阶段朝阳市退耕还林工程的主要作用于努鲁儿虎山脉一带，此间1985—2014年以退耕绿化为主要任务，2014—2020年荒山绿化占据主要地位。总体来看，除去第4阶段退耕任务未完成，其余阶段任务均超额完成，且第5阶段的工程保持效果最佳。
