膨胀土具有遇水膨胀、失水收缩的特性，在降雨、蒸发等大气作用下，膨胀土反复胀缩，导致膨胀土的胀缩裂隙不断发育，工程性质发生改变，强度降低，严重威胁到工程的安全^[1]。膨胀土边坡开挖后，在大气作用的影响下，膨胀土边坡的稳定性降低，其边坡破坏也主要集中在大气影响深度范围内^[2]。大气影响深度是指大气作用，由降雨—蒸发、温度等因素引起地基土胀缩变形的有效深度，对膨胀土边坡的变形、应力分布情况等有着重要的意义^[3-4]，通过监测气候区土体变形或含水率变化深度、地温变化情况确定^[5]。针对大气影响深度，国内外许多学者开展了研究，赵艳林^[6]运用土体渗流和蒸发理论，建立了大气—非饱和土相互作用模型，用于计算膨胀土地区的大气影响深度；孔令伟^[7]通过现场试验，发现植被能削弱大气作用对膨胀土边坡的影响，减小大气影响深度。除此以外，植被还能减小膨胀土的胀缩作用，提高抗冲刷能力等^[8]。但单一依靠植被对膨胀土进行防护，效果有限。将植被与土工合成材料结合后，极大地提升了防护能力^[9]，锚固加强植被系统(anchor reinforced vegetation system, ARVS系统)便是其中一种。ARVS系统由高性能植被保护垫(high performance turf reinforcement mats, HPTRM)，植被和锚杆组成。HPTRM一种高强度、高耐久、高韧性的三维土工网。植被的根系会与HPTRM紧密缠绕，形成一个承受剪切力的整体^[10-11]，在国外广泛应用于堤坝、渠道等水利工程。基于HPTRM的高强度，高耐久，抗侵蚀等特点，ARVS系统被应用于膨胀土边坡的防护，通过限制膨胀土的膨胀作用来保护膨胀土的坡面，目前该方面的研究成果较少。裴圣瑞^[12]首次进行ARVS系统加强膨胀岩的模型试验，证实了ARVS系统能有效地约束膨胀岩的膨胀作用，限制胀缩裂隙的发展。康春艳^[13]通过模型试验研究了ARVS系统防护膨胀边坡时的抗冲刷能力。鲜少华^[14]用模型试验验证了数值模拟ARVS系统防护膨胀土坡面的可行性，并探讨了防护膨胀土坡面时的最优参数。上述研究的方法均是模型试验，由于存在尺寸效应^[15]，且现场膨胀土边坡地质情况复杂，受大气作用、地下水等许多因素的影响，模型试验无法完全模拟现场边坡。膨胀土边坡开挖后，大气影响深度随着时间在不断变化。ARVS系统对新开挖膨胀土边坡大气影响深度的影响尚未可知。同时，ARVS系统的植被在不断生长，根系逐渐HPTRM缠绕形成整体覆盖在坡面，这个过程对大气影响深度的影响目前尚未有人进行研究。因此，运用现场试验的手段，研究ARVS系统对新开挖膨胀土边坡大气影响深度的影响具有意义。为此，本文进行新开挖的裸露膨胀土边坡、植草膨胀土边坡、ARVS系统防护膨胀土边坡的现场试验，记录研究区的气象数据，监测土体含水率、土体温度、锚杆轴力，分析新开挖膨胀土边坡的大气影响深度变化规律，探索ARVS系统对膨胀土边坡大气影响深度发展的影响。

1 材料与方法 1.1 试验场地概况

试验场地位于广西壮族自治区南宁市水牛研究所桥头附近的草场。南宁市属于亚热带季风区，历年降雨丰富，年均降雨量达1 304.2 mm。边坡是一个向南的缓坡，原坡度约为10°~18°。场地表层覆有20~40 cm厚的耕植土。开挖的边坡坡度为18°，削坡厚度0.4 m，移除原有的耕植土。边坡分成3种边坡，即裸露边坡、植草边坡、ARVS系统防护边坡。每种边坡宽4 m，斜坡长5.5 m，坡顶设置宽1 m的平台。坡顶外围有截水沟，避免雨水对试验区产生影响。边坡的四周用隔墙隔开，防止雨水产生横流现象。

1.2 地层情况

由于在膨胀土上直接种植植被存在一定困难，故在坡面均匀铺设了厚度为10 cm的耕植土，所以边坡上的土体剖面主要由3层组成，分别为耕植土、红褐色膨胀土、灰白色膨胀土。耕植土由于长年施肥的作用，呈黑色，并伴有一定的异味。红褐色膨胀土和灰白色的膨胀土的裂隙较发育，红褐色膨胀土呈可塑—硬塑状。灰白色膨胀土呈可塑状，黏性强，裂隙面光滑，具有典型膨胀土的特征。各土层的性质详见表 1。

1.3 ARVS系统的铺设与监测仪器安装

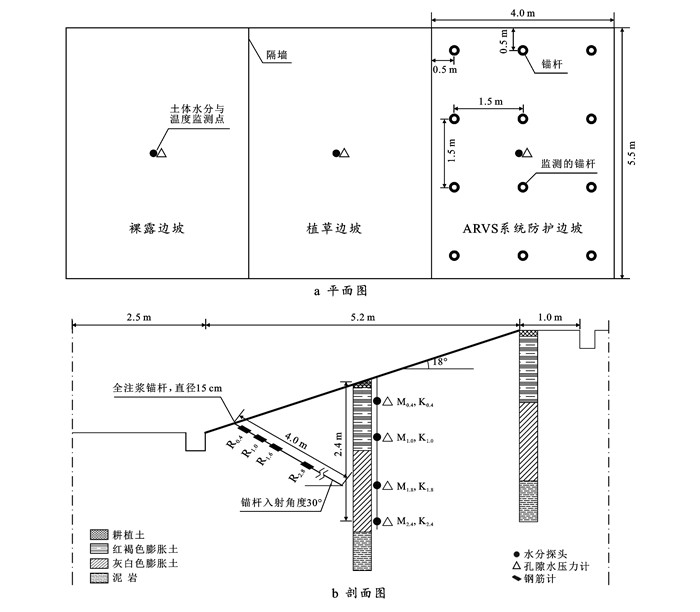

ARVS系统防护边坡布置HPTRM与锚杆。先对ARVS防护边坡进行平整，锚杆的灌浆孔采用洛阳铲进行挖孔。然后铺设厚度为4 mm的HPTRM，将HPTRM平铺在坡面，尽量拉直，四周埋入隔墙之下，以固定HPTRM边界，随后覆盖0.1 m厚的耕植土并种植植被。锚杆的平面布置为3列，4行，共12根锚杆，锚杆间距为1.5 m，外围的锚杆距离隔墙0.5 m，具体平面布置如图 1a所示。由于ARVS系统主要用于保护膨胀土边坡的浅层破坏，所以使用长度较短的全注浆锚杆。此外，南宁市膨胀土地区的大气影响深度为3 m^[15-16]，锚杆长度必须大于大气影响深度。当锚杆长度为4 m时，锚杆已嵌入到强风化泥岩中的。综合以上原因，本文选择了长度为4 m的锚杆。根据我国《建筑边坡工程技术规范(GB50330-2013)》规定，锚杆的倾角应为10°~30°，因此锚杆的倾角为30°。故本次现场试验使用长度为4 m的全注浆锚杆，锚固体直径为15 cm，钢筋采用Ⅱ级螺纹钢Φ18。植草边坡和ARVS系统防护边坡播种种植狗牙根和宽叶雀稗，根系主要集中在沿土层深方向下0~20 cm。每个边坡播撒500 g的草籽，两种植被的草籽按1∶1的比例混合，均匀撒在坡面，铺上薄膜。草本植被在初期生长速度缓慢，当草高大于3 cm时，生长速度非常快，为了防止薄膜影响到植被的生长，所以在草长到3 cm高时，移除薄膜^[17]。

土体含水率用MP-406B水分探头(简称M)监测，土体温度用JMZX-5410孔隙水压计(K)监测，均埋设在坡中，埋设深度分别为0.4，1.0，1.8和2.4 m。锚杆轴力用JMZX-418A智能记忆型钢筋计(R)监测。在锚杆的位置上，分别沿锚头向内的0.4，1.0，1.6和2.8 m处安装钢筋计，监测仪器的具体布置如图 1b所示。监测总历时141 d。

ARVS现场使用小型气象站监测气象数据，气象站由空气温湿度传感器、风向风速传感器、雨量传感器、蒸发传感器组成(图 2)。

2 监测结果分析 2.1 气象数据

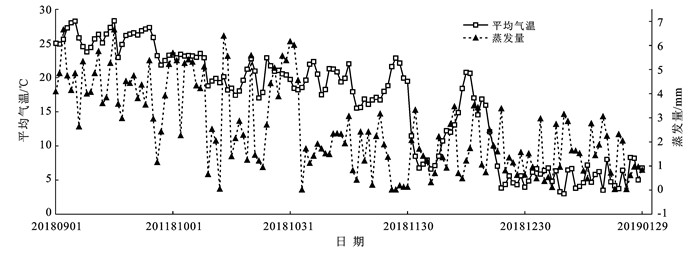

边坡修筑完成后，经历了由台风引起的暴雨天气(简称T)，历时2 d，降雨强度分别为54.6和56.8 mm/d，总降雨量为114.4 mm。后续边坡经历了3次持续性降雨，根据时间顺序，分别称为C₁，C₂和C₃，其降雨强度为小雨或中雨，4次降雨的信息详见表 2，降雨数据如图 3所示。除此以外，边坡还经历过若干次小雨，持续时间段，强度小，对边坡几乎没有影响，所以本文不做讨论。边坡现场监测到的蒸发量与气温数据如图 4所示。

南宁市属亚热带季风气候。气候炎热潮湿，夏长冬短。边坡修筑完后的16 d内，气温较高，蒸发量大。膨胀土迅速失水收缩，出现裂隙。随后膨胀土边坡经历了两天由台风导致的暴雨天气。膨胀土边坡刚开挖，这种气候现象对边坡的稳定性会是一种比较大的威胁。此外，植被在初期极其脆弱，初期便经历了极端天气，对植被的存活率造成了极大的影响，这进一步威胁到边坡的安全。11月，南宁的气温开始降低，但期间也出现过气温上升的情况，这与南宁地区的气候有关。在此期间，蒸发量明显低于9月与10月，且降雨也相对较少。

2.2 土体含水率

整理4次自然降雨后3种边坡的最大土体含水率，减去初始土体含水率，得到变化值，并绘制曲线图(图 5)。

由图 5可知，3种边坡深度0.4 m和1.0 m处含水率变化比较接近，4次降雨均会导致这两处土体的含水率大幅度变化，变化幅度在5%~18%。边坡修筑完成16 d后，迎来T降雨。南宁市9月的平均温度约35 ℃，蒸发量高。边坡土体的含水率降低速度快，膨胀土失水收缩，产生裂隙。降雨后，前期边坡土体失水产生的裂隙成为雨水入渗的通道，所以雨水入渗深度大于1.0 m。可见膨胀土边坡刚开挖后，大气影响深度会迅速发展。该时期，3种边坡的植被都未发育，仅ARVS系统防护边坡有HPTRM与锚杆，这说明仅HPTRM与锚杆防护边坡时，对土体含水率的影响较小。

膨胀土的饱和渗透系数很低，降雨后浅层的膨胀土迅速吸水膨胀，裂隙闭合，雨水难以向深部入渗^[17]。所以雨水入渗深度的增加需要膨胀土的裂隙向深部发展，而裂隙的发育需要经历反复干湿循环，即大气作用中的降雨—蒸发过程。所以随着后续几次降雨，膨胀土边坡的大气影响深度在向深部发展。根据图 7中的含水率变化情况可知，C₂降雨时，裸露边坡由含水率确定的大气影响深度在2.4 m，植草边坡在C₃降雨时，大气影响深度在2.0 m左右，而ARVS系统防护边坡的大气影响深度在监测期间一直小于1.8 m。说明裸露边坡的大气影响深度发展速度最快，而ARVS系统防护边坡最慢。随着时间的推移，边坡表面的植被逐渐生长茂盛，植被护坡的作用开始体现。虽然植被的根系能为雨水增加了入渗通道^[18-19]，但根系深度很浅，仅分布在土体的浅层。而根系需要吸收水分，植被的蒸发、蒸腾作用会减小向深部入渗的雨水，阻碍大气影响深度的发展^[20]。此外，植被在一定程度上约束膨胀土的膨胀作用^[21]，限制胀缩裂隙的发育，这也影响到大气影响深度的发展。而ARVS系统的HPTRM与植被根系会缠绕形成整体，并通过锚杆固定在坡面，约束膨胀作用的能力远大于植被^[22-23]，胀缩裂隙的发育被限制，加上植被的作用，使得ARVS系统防护边坡的大气影响深度发展速度最慢。

2.3 土体温度

整理监测期间的土体温度数据，得到三种边坡的土体温度曲线(如图 6所示)。由图 6可知，南宁由夏季进入冬季，气温降低，土体温度也随之降低。夏季期间，深层土体的温度低于浅层土体，冬季则相反。浅层土体的变化比较复杂，浅层土体随气温的变化以外，还会受到降雨的影响。结合降雨数据进行分析，夏季的降雨常会伴随一定的降温。以T降雨为例，由于是台风引起的降雨，气温降低的同时，雨水也会使土体降温，所以在T降雨后，3种边坡的0.4 m与1.0 m处温度均出现减小。此时由于植被已长成，所以3种边坡的土体温度变化情况基本一致，说明边坡的表面仅HPTRM与锚杆时，对土体温度的影响很小。随着时间的推移，边坡经历降雨—蒸发导致的干湿循环后，裂隙向深部发育，大气影响深度也在逐渐向深部发展，裸露边坡与植草边坡的K_1.8逐渐开始出现变化，但植草边坡出现的时间较晚，说明植被能阻碍大气影响深度的发展速度，ARVS系统的阻碍作用更显著。

边坡表面的植被逐渐生长茂盛后，植被的作用也越来越明显，除了阻碍大气影响深度的发展外，还有对浅层土体温度的调控作用。监测后期，裸露边坡的浅层土体温度的波动幅度明显大于其他边坡，ARVS系统防护边坡的变化幅度最小。植被可以吸收大部分的太阳辐射，能够阻止到达表土层辐射的54%~65%，极大地减少了进入土层使地温升高的热量^[24]。ARVS系统的HPTRM与植被形成的整体较高，覆盖在坡面上，能在一定程度上阻碍外界变化对土体的影响，所以ARVS系统防护边坡的浅层土体温度变化幅度最小。

2.4 锚杆轴力

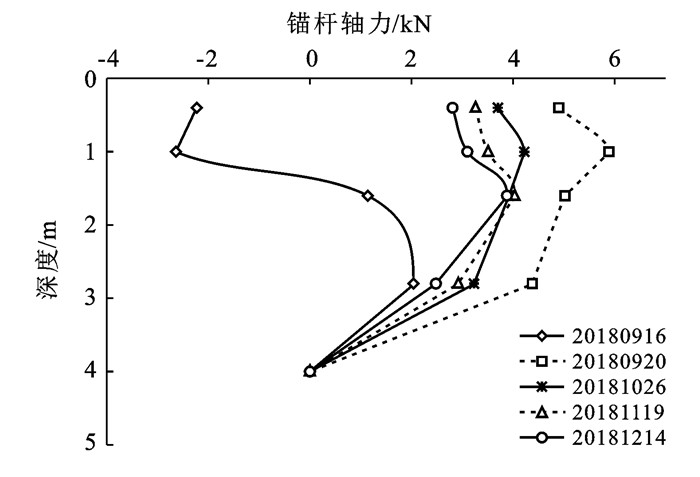

整理钢筋应变计的数据，得到监测期间锚杆轴力的变化曲线(图 7)。轴力为正，锚杆受拉。轴力为负，锚杆受压。由图 7可知，降雨后，锚杆轴力随着深度的增加逐渐增大，达到峰值后减小。这是因为降雨后膨胀土吸水膨胀，锚固体与膨胀土之间出现相对位移，产生摩阻力。摩阻力以中性点为界，锚杆受到向外的摩阻力。中性点以上，锚杆受到向外的摩阻力。中性点以下，锚杆受到向内的摩阻力，中性点的位置锚杆轴力最大。监测前期，锚杆的中性点在深度为0.4~1.0 m的范围内，随着时间的推移，移动到深度为1.0~1.6 m范围。说明大气影响深度向深处发展。大气影响深度过大，会导致产生向外摩阻力的范围增大。ARVS系统的植被与HPTRM能限制大气影响深度的发展，帮助锚杆拥有更好的工作效果。

3 讨论

膨胀土含水率的增加与减少，会导致膨胀土出现膨胀与收缩，反复的胀缩作用使得裂隙发育，雨水极易沿着裂隙向深部入渗，加深大气影响深度，所以膨胀土的胀缩作用与大气影响深度密切相关。ARVS系统是通过影响膨胀土的胀缩作用来阻碍大气影响深度发展，ARVS系统限制膨胀作用主要是通过两方面，一是植被作用，二是HPTRM与锚杆的共同作用。

植被能有效限制膨胀变形，这是因为植被根系网的包裹作用能限制膨胀土变形，根系与土体界面的摩擦力抵消和抑制了膨胀土的部分膨胀力，从而限制膨胀作用^[24]。此外，植被的蒸腾、蒸发作用能阻止土体含水率的变化，减小雨水入渗深度，同时植被还具备保水性以及对土体温度的调控能力，在温度较高时，减缓膨胀土失水收缩的速度，限制胀缩裂隙的发育，从而减小大气影响深度的发展。

HPTRM与锚杆共同工作，能有效限制膨胀土的膨胀作用^[13]，使得膨胀土膨胀时变形没有完全释放，失水收缩时，收缩量小，收缩应力较小，所以HPTRM与锚杆可以通过约束膨胀变形来限制裂隙的发育^[11]。ARVS系统防护膨胀土边坡时，坡面会种植植被，ARVS系统的植被根系与HPTRM之间存在连锁作用，两者形成整体^[25]，覆盖在膨胀土的表面，进一步约束膨胀土的膨胀作用。与仅植草的边坡相比，ARVS系统进一步地加强了对膨胀作用的约束能力，对胀缩裂隙发育的限制更强，从而阻碍大气影响深度的发展。但锚杆的中性点会随着大气影响深度的发展而移动，坡面的植被与HPTRM限制了大气影响深度的发展后，会减缓锚杆中性点向深部移动的速度，保证锚杆的工作效果，使ARVS系统具有较强的约束膨胀作用的能力。而植被的生长需要时间，选用植被进行防护的膨胀土边坡都需要面临新开挖后植被未长成的问题。由于ARVS系统也需要植草，所以在边坡开挖后的初期仅有HPTRM与锚杆进行防护，两者通过约束膨胀作用来限制胀缩裂隙的发育。理论上这两者对大气影响深度的发展有一定的影响，但该理论需要反复的干湿循环证实。而本次试验的初期降雨次数少，边坡未进行足够的干湿循环，所以无法看出两者对边坡大气影响深度有着直接影响。植被长成后，HPTRM、锚杆、植被三者共同作用，共同阻碍大气影响深度。

4 结论

(1) 降雨后，三种边坡浅层土体的含水率变化趋势基本一致，增幅在5%~18%内，深层土体的含水率出现变化的时间不同，裸露边坡出现的时间最早，ARVS系统防护边坡最晚。边坡浅层土体温度受外界影响大，裸露边坡土体温度变化幅度最大，植被能在一定程度上调控土体温度，所以植草边坡的变化幅度小于裸露边坡，而ARVS系统的调控能力最强。

(2) 随着时间的推移，裸露边坡的大气影响深度发展最快，两个降雨期后，大气深度就已经发展到了2.4 m左右；ARVS系统防护边坡的发展最慢，多次降雨后，大气影响深度依旧小于1.8 m。

(3) ARVS系统能约束膨胀作用，限制胀缩裂隙的发育，再加上植被作用，且植被的根系会与HPTRM缠绕形成整体，多种作用下，ARVS系统能有效地阻碍大气影响深度向内部发展。

(4) 大气影响深度向深部发展后，ARVS系统锚杆的中性点向土体深部移动。坡面的植被与HPTRM能使减缓这种移动，保证ARVS系统约束膨胀作用的能力。
